Цена по запросу

Запросить цену

нет

Назначение продукции

Мобильные дробильные установки широко используются на каменных заводах, шахтах, в металлургии, производстве строительных материалов, автомобильных дорогах, железных дорогах, водном хозяйстве, химической промышленности и других отраслях промышленности. Они в основном используются для дробления, просеивания, формовки, производства песка из различных видов камня и обработки строительных отходов в рабочих ситуациях, требующих частого перемещения.

Область применения

Мобильная дробильная установка является подвижной производственной линией, специально разработанной для средних и малых производственных линий (100 – З00 т/ч), которая предназначена для обработки различных твердых пород, мягких пород, строительных отходов.

Применимый материал: речной камень, гранит, базальт, железная руда, известняк, кварц, диабаз, железная руда, золотая руда, медная руда, строительный мусор и т.д.

1)       Общая применимая температура рабочей среды от -20℃ до +40℃.

2)       Высота над уровнем моря, как правило, ниже 1000 м. Если оборудования работает в месте, которое выше данной высоты, то необходимо выбрать высокогорные двигатели.

Преимущества:

Большая площадь подачи: В мобильной дробилке на 200-300 т/ч питатель оснащен вибрационный питатель GF1245, который имеет большую мощность подачи. В нем используются двухслойные колосники. Длина реек составляет до 1800 мм. Он также может быть оснащен подвесным ситом, который может эффективно отделять мелкие материалы и грязь, и улучшают общую производительность дробилки.

Большой объем загрузочного бункера: Объём загрузочного бункера установки для крупного дробления достигает 6.5 т3, а после расширения загрузочной перегородки объём достигает 8 т3. Большой объём бункера и равномерная регулировка скорости подачи материала обеспечивает высокоэффективность и надежность работы установки для крупного дробления. Установка для среднего дробления оснащена промежуточным бункером объёмом 4.5 т3, регулируемым скоростью. Можно осуществлять быструю и медленную равномерную подачу, промежуточное хранения, что экономичнее.

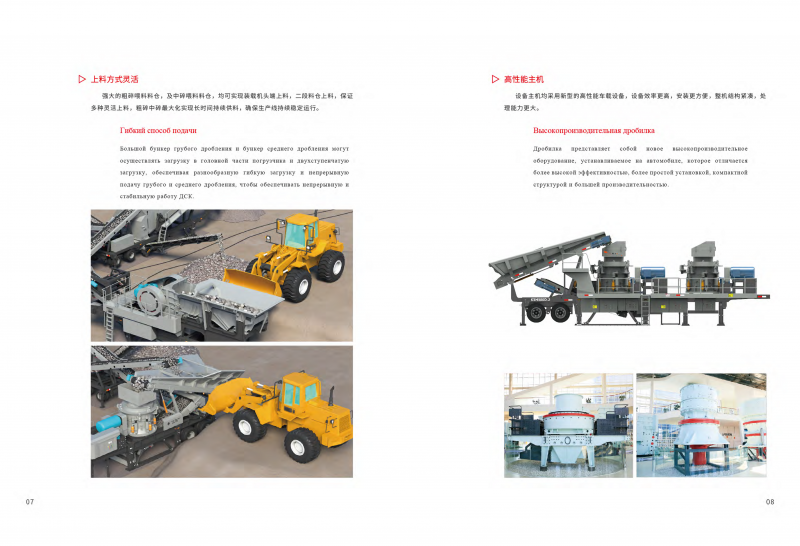

Гибкий способ подачи: Большой бункер грубого дробления и бункер среднего дробления могут осуществлять загрузку при помощи погрузчика и двухступенчатую загрузку (погрузчик и конвейер одновременно), обеспечивая разнообразную гибкую загрузку и непрерывную подачу грубого и среднего дробления, чтобы обеспечивать непрерывную и стабильную работу ДСК.

Высокопроизводительная дробилка: Дробилка представляет собой новое высокопроизводительное оборудование, устанавливаемое на автомобиле, которое отличается более высокой эффективностью, более простой установкой, компактной структурой и большей производительностью.

Функция предварительного грохочения: Мобильная дробильная установка для среднего дробления имеет уникальную функцию предварительного грохочения перед дроблением. Благодаря уникальному методу общей компоновки мобильных производственных линий по серии КЗ, в случае, если остаётся больше материалов мелким размером среди крупнодробимых материалов, мобильное дробильное оборудование для среднего дробления по серии КЗ может использовать режим предварительного грохочения перед дроблением, отделить части мелких материалов предварительно, что эффективно увеличивает общую производительность линии.

Система электроуправления: Оборудование оснащено бортовой системой электроуправления, которая удобна в эксплуатации, экономична и надежна. В дополнение к бортовому операционному контролю, система управления также оснащена интерфейсом дистанционного управления, который может быть соединен с пультом дистанционного центрального управления для осуществления дистанционного управления всем оборудованием.

Бортовые ленточные конвейеры: Вся серия оснащена бортовыми ленточными конвейерами, а убираемые ленточные конвейеры после раскладывания сразу переходят в режим работы. Бортовые ленточные конвейеры всей серии оборудована пространством для установки брезента на конструкции и может быть оснащена пылезащитным чехлом для приема и разгрузки, который может эффективно предотвращать утечку пыли и обеспечивать пылеподавление и уменьшение пыли; компоновка оборудования компактна, а также могут быть оснащены мобильным открытым брезентом при особой потребности, для дальнейшего снижения выбросов пыли и соблюдения высоких стандартов защиты окружающей среды.

Установка в рабочий режим: Все серии дробильно-сортировочных установок укомплектованы стальными подушками, которые разбираются при доставке и перемещении на следующую площадку. После выравнивания площадки и размещения оборудования, можно раскрыть гидравлические ноги при помощи системы управления в автоматическом режиме и быстро установить мобильное оборудование и перейти в рабочий режим. Для размещения комплекса на площадке нет необходимости в возведении ЖБ фундамента. Нужно выровнять и утрамбовать площадку на рабочем месте,  что значительно снизит расходы на эксплуатацию.

Высокая заменяемость: Мобильная дробильная установка по серии КЗ имеет модульную и универсальную конструкцию. Для реализации взаимной заменяемости между различными моделями можно заменить основное оборудование и некоторые связанные детали, что значительно повышает качество и точность сборки, и  снижает срок изготовления комплекса.



  • Технические характеристики
  • Комплектация поставки

Технические характеристики

Главное оборудование в составе мобильной установки серии К3: питатель серии GF, щековая дробилка серии С6Х, роторная дробилка серии CI5X, гидравлическая конусная дробилка серии HPT/HST, виброгрохот серии S5X, вертикальная ударная дробилка серии VSI6X





 Главное оборудование





Серия

Модель мобильной установки

Модель

Транспортный габарит (мм)

Вес(т)



КЗТ70-4

6F0936

3YZS1548

РЕ500'750

PYB900

15150X2800X4500

50



K3T100-4

GF0936

S5X1845M-3

С80

HST100H1

15500X2650X4000

55

Комбинированная дробильно- сортировочная установка

КЗТ150-4

K3R150-4

GF0936

S5X1845M-3

6F0936

S5X1845M-3

С80

HST160H1

С80

РС1000*1200

15500X2650X4000

15500X2650X4000

60.5

60



K3RW150-3

GF0936

S5X1845M-3

PFW1214II

15500X2650X4000

56



K3R150-3

GF0936

S5X1845M-3

ХР1414

15500X2650X4000

52.8



КЗЕ760-1

GF1245

PEW760

12800X2800X4200

46.8



КЗС100-1

GF1245

С6Х100

12800X2800X4100

43.9

Мобильная установка для крупного дробления

КЗС110-1

K3F1214-1C

GF1245

GF1245

С6Х110

PFW1214II

12800X2800X4100

12800X2800X4100

51.9

43.9



K3CI1213-1C

GF1245

CI1213

12800X2800X4100

39.4



K3F1315-1C

GF1245

PFW1315II

12800X2800X4100

47.5



K3H300-1

\

НРТ300С2

12650X2800X4000

38.4



K3CI1213-1

\

CI5X1213M

12650X2800X4000

33.5



K3F1315-1

\

PFW1315III

12650X2800X4000

38



K3CI1315-1

\

CI5X1315M

12650X2800X4000

36

Мобильная установка дтя мелкого дробления

КЗРС1616-1

K3V9026-1

\

\

ХР1616

VSI6X9026

12650X2800X4000

12650X2800X4000

35.6

38.4



K3H300D-2

\

\

HPT300C2

НРТ300М

14850X2800X4000

64.9



K3H300V-2

\

\

HPT300C2

VSI6X1040

14850X2800X4000

62.7



Мобильный грохот (вктючает ленточные конвейеры)

K3S1860-1

K3S2160-1

K3S2460-1

\

\

\

S5X1860M-3

S5X2160M-3

S5X2460M-3

15200X3000X4200

15200X3000X4200

15200X3000X4200

32.2      32.9

35.2



K3H300S-2

3YZS2160

HPT300C2

15500X2700X4480

43.2



Мобильная дробильно- сортировочная установка (ленточные конвейеры надо отдельно добавлять, чтобы составили целую линию)

K3F1214S-2

K3F1315S-2

K3V8522S-2

K3V9532S-2

3YZS1860

3YZS2160

3YZS1860

3YZS2160

PFW1214III

PFW1315II

VSI5X8522

VSI5X9532

15500X2700X4480

15500X3000X4480

15500X2700X4480

15500X2700X4480

36.7

41.8                33.2 39.1



K3V1145S-2

3YZS2460

VSI5X1145

15500X2700X4480

50.9



Комплектация поставки



Комбинированная мобильная установка КЗТ100-4 в основном состоит из: главной рамы, главного дробильного оборудования, платформы и защитных перил, входного и выходного бункера, просеивающего канала, опорного компонента для виброгрохота, ленточных конвейеров, опорных рам для ленточных конвейеров, системы щита управления, гидравлической системы, системы пылеудаления и других компонентов.

No.

Наименование

No.

Наименование

1

Главная рама

11

Опорная рама для главного ленточного конвейера

2

Щековая дробилка

12



Опорная рама дтя ленточного конвейера над виброгрохотом

3



13





Опорная рама для щнта управления

Опорная рама для ленточного конвейера под виброгрохотом

4

Защитные перилы и платформа для кону сной дробилки

14

Опоры дтя лентоного конвейера

5

Конусная дробилка

15

Ленточный конвейер над внброгрохотом

6



Входяшнй бункер конусной дробилки

16

 Ленточный конвейер под внброгрохотом

7

Многоконечный бункер для виброгрохота

17

 Боковой ленточный конвейер

8

Сборная рама для виброгрхота

18



Быковой ленточный конвейер для готовой продукции

9

Десница

19

Главный ленточный конвейер

10

Щ#44

Бункер для готовой продукции

20



Гидравлическне цилиндры для подъема виброгрохота
